시료 측정

- 4 μg/L ~ 30,000 mg/L의 매우 넓은 측정 범위로, 초순수부터

고농도 폐수까지 모든 시료에 적용 가능 (TOC-LCSH/CPH）

- TC, IC, TOC(= TC-IC) 및 NPOC 측정 가능 옵션으로 POC(휘발성 유기 탄소)를

통해 POC + NPOC 측정 가능,  TN(총 질소) 측정 가능

- 바탕시료 체크 기능은 기기 내에서 자동으로 처리되는 초순수를 측정

- 자동 희석 기능을 통해 최대 30,000mg/L까지 측정 가능

최신형 시료 주입 시스템

- 완전 자동 시료 산성화 및 폭기 기능

- 자동희석기능은 시료 염도, 산도(pH), 알칼리도를

감소시켜 촉매 및 연소관의 사용 기간 연장

(사용 기간은 시료 및 측정 조건에 따라 다름)

- 시료 자동공급장치를 사용하더라도 작업을 중단하지

않고 분석 스케줄에 언제든지 우선순위 샘플을 추가 가능

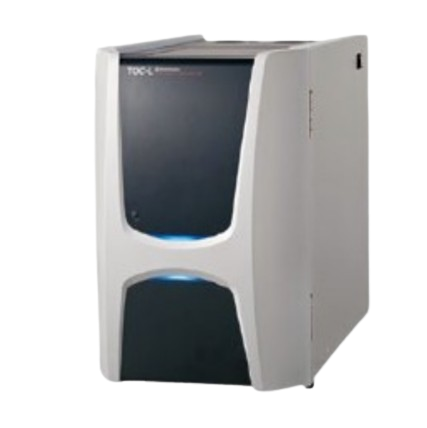

용도에 맞는 4가지 모델 중 선택

- TOC-L 시리즈는 검출 한계 4μg/L의 고감도 모델로 구성돼 순수 측정

등 다양한 용도 적합하며 비용 성능을 염두에 두고 설계된 표준 모델

- 각 분석기는 LCD 및 키보드가 장착된 독립형 모델 또는 PC 제어 모델 사용 가능

- USB 형식이 외부 인터페이스로 채택되어 장비의 확장성이 향상되어

독립형 모델도 범용 PC 프린터 또는 USB 메모리로 출력

기능 추가 향상 옵션

- TOC와 TN(총 질소)의 동시 측정(TN 단위 추가 시), 압축기 공기

사용(운반가스 정화 키트 추가 시) 가스 샘플 및 고체 샘플 측정

(가스 샘플 분사 키트 및 고체 샘플 연소 장치(SSM-5000A) 추가 시)이 포함　

- 해수 샘플 측정 및 소량 샘플 볼륨 옵션 선택

공간 절약 및 에너지 절약 설계

- 기존 시마즈 모델 대비 기기 폭 20% 감소

- TN 유닛이 추가된 경우에도 분석기기의 너비 변경 없음

680°C 연소 촉매 산화법

-  680°C 연소 촉매 산화 방법은 세계적으로

사용되어 불용성 및 고분자 유기 화합물을 포함하여

분해하기 어려운 유기 화합물을 효율적으로 산화

TOC (total organic carbon) 측정

- 680°C 연소 촉매 산화 방법은 백금 촉매로 채워진 TC 연소관

내부의 산소가 풍부한 환경에서 680°C까지 가열하여 시료를 완전

연소하여 가열과 연소를 통한 산화라는 단순한 원리를 활용함으로

산화제를 이용한 전처리 및 후처리가 필요하지 않으므로 운전성 향상

- 산화에 의해 발생하는 이산화탄소는 적외선 가스 분석기(NDIR)를 사용하여 측정

- 고감도 NDIR를 채택하여 연소 촉매 산화법의 최고 수준인 4µg/L의 검출 한계로 높은 검출 감도

㉠ 시료는 정제된 공기가 공급되는 연소로에 주입되어 680°C까지

가열된 백금 촉매를 통해 연소하고 유기기물은 분해되어 이산화탄소로

전환되며 이산화탄소는 냉각, 제습, 필터를 통과한 후 NDIR에 의해 감지

㉡ 시료의 TC(총 탄소) 농도는 검정곡선 공식과의 비교를 통해 산출되며

시료를 IC 발생부에 주입하여 산성화 후 폭기하여 시료의 IC(무기탄소)를

이산화탄소로 전환하고, 이를 NDIR로 검출하여 IC 농도를 감지

㉢ TOC 농도는 얻어진 TC농도에서 IC농도를 차감하여 산출

NPOC(비정제 유기탄소) 측정

TC 중 IC 성분의 비중이 큰 환경 시료 또는 특수 시료는 앞선

방법으로 TOC 측정에 사용할 경우 중대한 오류가 발생할 수 있습니다.

이러한 시료의 경우 유기탄소 측정은 일반적으로 아래 그림과 같이 NPOC

측정을 통해 측정하고 이 방법은 공식 측정 방법(예: JIS, ASTM)에

설명된 산성화 및 폭기(IC 제거)를 사용한 TOC 측정 방법과 동일합니다.

소량 시료에 산을 첨가하여 산성화(pH 2 이하)하여 시료의 IC를

이산화탄소로 전환하고 전환된 이산화탄소를 폭기과정을 통해 제거합니다.

IC가 제거된 시료에 남아 있는 TC를 측정함으로써 TOC를 측정할

수 있고 IC를 제거하는 과정에서 POC도 손실될 수 있는데

이 방법으로 측정하는 경우 TOC는 NPOC라 할 수 있습니다.

TOC-L은 손실되는 POC를 측정할 수 있는 옵션을

선택하는 경우 완벽한 TOC측정이 가능합니다.

TOC-Control L/V

- PC 제어 TOC 모델과 함께 표준으로 제공되는 제어

소프트웨어어로 뛰어난 조작성과 풍부한 기능을 제공하여 분석

작업을 완벽하게 지원하고 데이터 신뢰성 보증 지원도 제공

- TOC-LCPH, TOC-LCPN : TOC-Control L

- TOC-VWP : TOC-Control V

​Data Reliability Assurance Support

⊙ TOC 제어 소프트웨어, 직관적인 운영성과 풍부한 기능 제공

- 제약 및 식품 생산 뿐만 아니라 환경 분야에서도 측정 데이터의 신뢰성을 보장하기 위해 다양한 규제와 지침이 구현되어 있습니다

(제약업계에서는 GLP/GMP 및 미국 FDA 21 CFR Part 11 준수와 관련된 반면, 실험실 및 교정 기관은 ISO 17025 등에 의해 규제됩니다.)

이 규정은 실험 및 분석 방법론, 실험 조건과 사용 기기에 대한 검사 및 교정 방법의 공식화, 직원 교육 등 광범위한

영역을 대상으로 하고 최근 몇 년간 급속히 성장한 분야인 디지털 미디어의 데이터 관리 처리도 추가되어 있습니다.

보안 기능 설정

TOC-Control L/V를 사용하면 운영 환경에 맞게 보안을 구성할 수 있고

ID/비밀번호를 통한 사용자 인증, 작동 이력 로그, 측정된 데이터의 삭제 또는 편집

금지 등과 같은 문제를 처리하기 위해 설치 중에 보안 관련 구성을 설정할 수 있습니다.

사용자 인증 기능

ID/비밀번호를 통한 사용자 인증에 의해 부적절한 시스템 액세스가

방지되고 사용자 별로 기능 별로 사용 권한을 설정할 수 있습니다.

오토샘플러

⊙ ASI-L (총유기탄소분석)

㉠ TOC-L 시리즈에 연결할 수 있는 자동 시료 공급

장치로 자동 세척 기능으로 시료 간 오염을 차단하고

부유물질을 함유한 시료의 경우 교반기능(선택사양)을

사용해 유기 탄소를 분석하고 3종류의 바이알을 사용합니다.

(* 3종류 바이알 : 9, 24, 40 mL)

㉡ 자석 교반기를 사용하여 부유물질의 침전을 방지하기

위해 바이알의 샘플을 교체해주고 교반기는 측정 위치와

다음 시료 위치에 설치되어 측정 전 검체를 완전 교반합니다.

(* 24 mL 및 40 mL용 바이알 선택시 사용 가능)

⊙ SSM-5000A (고체시료 연소장치)​

㉠ TOC-L 시리즈에 연결하여 고체 시료 중 존재하는

총 유기탄소를 측정할 수 있는 시스템으로 토양, 퇴적물

슬러지 등에 존재하는 TC, IC, TOC를 측정하며 탄소 함량이

최대 30mg인 최대 1g 시료를 측정할 수 있어 중량 오차를

줄이고 탄소 함량의 불균일성에 의한 오차가 감소합니다.

(* 염분 많이 함유된 해수 시료와 해저 침전물 시료 측정 불가)

㉡ 개정된 GMP 세척 밸리데이션에 해당하는 스왑법에

의한 부착 잔류물 중 탁소 측정이 가능합니다.

㉢ 고체 시료 내 무기탄소(카보네이트)를 측정하고

다량의 부유 물질을 함유한 수용성 시료를 측정합니다.

(* SSM-5000A에서는 TN 측정 사용 불가)

㉣ 간편하게 화면 설정만으로 변경 가능하여 TOC-L을

이용한 액체 시료 측정과 SSM-5000A를 이용한

고체 시료 측정 간의 전환이 용이합니다.
